Теплица термос своими руками без хлопот

Вводная часть

Самой экономной по расходам на отопление является теплица термос. Как понятно по названию – она имеет второй, внутренний слой укрывания, за счёт чего может лучше накапливать энергию солнца и более разумно распределять её по всей постройке. В такой теплице можно получить первый урожай ранних овощей уже в начале весны. Разобраться, как построить теплицу термос, несложно.

Главное – понять, какая конструкция сооружения для вас предпочтительнее: весенняя или зимняя. Либо вы заинтересуетесь разработками украинского садовода Анатолия Патия, который утверждает, что его конструкция берёт вполовину меньше энергии и высаживает он там любые экзотические теплолюбивые фрукты без всяких проблем.

Материалы – выбираем лучшие, возможность альтернативы

Чтобы избежать ненужных затрат или не оказаться в ситуации, что на каком-то этапе строительства не оказалось нужных материалов, предварительно составляется план сооружения. Исходя из него, определяется необходимое количество материалов с запасом 10%. Использовать можно все подходящее, что имеется в хозяйстве, но лучше приобретать качественный материал, который прослужит долго.

Каркас крыши подземной теплицы монтируют из металлопрофиля или деревянных реек
Каркас крыши подземной теплицы монтируют из металлопрофиля или деревянных реек

Понадобится песок, щебень, цемент для фундамента и стен теплицы. Нелишней окажется арматура для укрепления фундамента и стен. Стены из бетонного раствора если возводят, то только частично. Лучше всего использовать термоблоки, легкие, с полостями внутри, которые заливают бетоном и укрепляют арматурой. Они легко поддаются обработке, имеют хорошую теплоизоляцию.

Каркас крыши создают из металлопрофиля или деревянных реек. Металл предпочтительнее, он более долговечен, но для работы с ним необходима болгарка и сварочный аппарат. В любом случае дерево необходимо защитить от грибка и плесени, а металлические детали – от коррозии. В качестве покрывного материала предпочтительнее сотовый поликарбонат – долговечный и эффективный. Возможно использование пленки, срок службы которой минимум в 10 раз меньше, теплоизоляционные свойства и способность пропускать свет гораздо ниже.

Для внутренних работ используется в качестве утеплителя минеральная вата или пенополистирол. С минеральной ватой неприятно работать, если не позаботиться о защите тела и рук, они будут чесаться. С листами пенополистирола работать легче, быстрее. На стенах устанавливают светоотражающий материал. Можно использовать оцинкованное железо, но лучше – светоотражающую термоизолирующую пленку, которая утеплит стены и заодно будет отражать свет.

Универсальная теплица-термос: чертежи и особенности обустройства

По-другому термо-парник называется теплица Анатолия Патия. Именно она сейчас используется достаточно часто для обустройства на земле загородного участка конструкции под выращивание разных культур.

На данном чертеже мы используем для крыши дерево. Как вариант - это может быть металл
На данном чертеже мы используем для крыши дерево. Как вариант — это может быть металл

А именно:

  • Огурцов;
  • Помидор;
  • Перцев и тому подобных культур.

Особенность данного вида теплиц в том, что не нужна помощь квалифицированных специалистов, закуп дорогостоящего оборудования и справиться с осуществлением проекта сможет даже новичок в строительстве и в частности в огородном деле.

Опыт множества садоводов показал, что достаточно использовать ручной инструмент, грамотно составить чертежи, чтобы в них не было неточностей, а также соблюдать правила монтажа, прокладывания обогрева, теплоизоляции и герметизации.

Конструкцию можно назвать действительно уникальной, ведь большая ее часть располагается под слоем земли. Как именно? Все заключается в обустройстве отопления, прокладывающегося под грунтом. Именно за счет него, а также монтажа специальной фольгированной пленки и термоблоков достигается тот самый эффект термоса или же сохранения оптимального тепла без колебаний температуры на длительное время.

Подготовка к строительству теплицы-термоса Анатолия Патия

Подготовка играет важную роль для прочности и надежности будущей теплице. Необходимо создать проект, правильно выбрать место, вырыть котлован и залить фундамент. Без этих операций невозможно соорудить прочный парник нового поколения.

Как бы необычно это ни звучало, но яма – это ключевой элемент теплицы термоса

Правильный выбор места постройки:

  1. На будущую теплицу не должна падать тень от зданий или насаждений, которые находятся рядом;
  2. Для организации природного освещения протяжность парника должна быть с востока на запад;
  3. Нельзя устанавливать конструкции рядом с подземными водами, иначе они вскоре затопят теплицу;
  4. Установку парника невозможно переместить в другое место, поэтому нужно ответственно подойти к месту постройки.

Строить теплицу придется в земле, поэтому нужно вырыть котлован. Размеры углубления зависят от площади парника. Нужно понимать, что ручной силы в этом случае может быть недостаточно и придется воспользоваться специальной техникой. Нужно обратиться за помощью к опытным работникам, так как котлован должен быть правильной формы.

Глубина котлована должна составлять не меньше 2 м. Так теплица не будет промерзать. А ширина должна быть не больше 5 м. Длина парника при этом может быть абсолютно разной.

После механической работы с котлованом необходимо отшлифовать углы вручную. Для этого понадобится лопата. На этом этапе важно определится с установкой коммуникаций.

Также для надежности конструкции важно залить фундамент. Это может быть ленточный вариант из бетона или блоков. Потребуется вырыть траншею, сделать песчаную подушку, установить арматуру и залить раствор. Каждый этап имеет свои нюансы и особенности. После окончания работ потребуется месяц на окончательное укрепление основания.

Теплица-термос: 5 шагов к правильному обустройству крыши

Долгое время прибыльный тепличный бизнес в холодных регионах был невозможным. Но с обустройством парников-термосов нового поколения эта проблема решена. Можно круглый год разводить разные культуры при минимальных затратах на обогрев и электроэнергию.

Преимущества и недостатки теплицы-термоса нового поколения

Теплицы нового поколения имеют свои плюсы и минусы. Они выгодно отличаются от традиционных поликарбонатных конструкций. Важной отличительной особенностью является экономность парника-термоса. На его обогрев и содержание требуется намного меньше электроэнергии.

Каркас позволяет разместить в теплице большое количество растений.

Теплица-термос надежно защищает культуры от негативного воздействия ультрафиолета. Также можно не бояться, что растения замерзнут. Они находятся в комфортных условиях микроклимата.

Плюсы теплицы-термоса:

  1. Большой коэффициент эффективности использования парников за счет светоотражателей;
  2. Создается комфортный микроклимат, который приближен к природным условиям;
  3. Можно обеспечить круглогодичное выращивание культур;
  4. Теплица получает максимум природного света;
  5. Хорошо удерживает тепло, благодаря чему можно сэкономить на системе обогрева.

Для постройки такой теплицы нужно использовать прочные и качественные материалы. При правильном возведении парник прослужит не меньше 15 лет. Стоит отметить, что в теплице нового поколения можно выращивать любые виды культур. Даже садовые варианты.

Минусы парника нового поколения:

  1. Сложности в обустройстве вентиляции;
  2. Нужно обладать знаниями, как правильно сделать канализацию;
  3. Сама постройка может обойтись дорого.

Но при этом важно понимать, что теплица быстро себя окупит. Затраты на обслуживания такого парника минимальные. При этом надежная конструкция прослужит не один год.

Как построить теплицу-термос

На открытом солнечном месте с запада на восток роют котлован и заливают раствором бетона.

Стены возводят из термоблоков по периметру фундамента.

Стены изнутри покрывают термопленкой или специальной пленкой из фольги для теплоизоляции. В северных регионах России для обогрева теплицы Патия желательно установить “теплый пол”, отделив его от слоя почвы сеткой или даже бетонным перекрытием.

Читайте также:  Какой поликарбонат лучше для теплицы и как выбрать толщину материала?

Подготовка крыши. На металлический каркас из дуг профиля сверху и снизу устанавливают крышу, изготовленную из двойного слоя поликарбоната. Металлические профили должны быть покрашены в белый цвет. Поликарбонат крепят саморезами по дереву, предварительно просверлив в листах поликарбоната отверстия. На коньковый брус ставят железные уголки с прокладкой из утеплителя. По торцам листы поликарбоната привинчивают в последнюю очередь, когда крыша уже будет прибита к опорам. Все стыки проклеивают светопрозрачным скотчем.

Подготовленную крышу устанавливают на теплицу и крепят к стенам сзади и спереди скобами и гвоздями. Треугольные поликарбонатные листы пришивают поверх скоб.

Внутренняя отделка теплицы- термос:

  1. Для того чтобы в теплице не было сквозняков, все швы стен, фундамента и крыши тщательно заделывают штукатуркой или монтажной пеной.
  2. Все грядки внутри постройки должны быть приподнятыми (их еще называют “насыпными” или “высокими”).
  3. Теперь можно провести в теплицу электричество и, если нужно, установить автоматический полив, отопительные приборы, светодиодные светильники.

Уход за теплицей-термос прост. Так как поликарбонат дорогой материал, то сбрасывать с крыши снег нужно аккуратно, а еще лучше оборудовать крышу вибратором.

Преимущества теплицы термоса – анализ всех параметров

Разработчик подземной теплицы делал основной упор на возможность круглогодичного использования при минимальных энергозатратах. Анатолию Патию это удалось: созданные по его проекту сооружения потребляют искусственного тепла меньше по сравнению с обыкновенными наземными теплицами в 15 раз. Дополнительное искусственное освещение не требуется, что также экономит средства. Кроме того, вмешательство человека в обслуживание сведено до минимума.

В теплице термосе для растений создаются условия, максимально приближенные к природным
В теплице термосе для растений создаются условия, максимально приближенные к природным

Также теплица в земле обладает другими важными достоинствами:

  1. Надежная подземная конструкция не боится капризов погоды: ей не страшны сильные ветры, дожди, снег, температурные колебания. Прочные и качественные материалы каркаса и фундамента обеспечат эксплуатацию без ремонта на протяжении десятилетий.
  2. Поликарбонатное покрытие, несомненно, лучшее для теплиц. Оно обеспечивает равномерное распределение тепла и света по всему помещению, создание благоприятных условий для развития растений.
  3. Заглубленные теплицы позволяют сэкономить на материалах и средствах. Основная часть находится в земле, лишь невысокая стенка и крыша – на поверхности. Первоначальные затраты на поликарбонат быстро окупаются благодаря продолжительному сроку службы, тогда как пленку приходится менять в лучшем случае через 2–3 года.
  4. Растениям обеспечиваются условия, максимально приближенные к природным. Урожайность в 2–3 раза выше, потому что они не подвергаются никаким стрессам.

Сравнение с пленочной теплицей не в пользу последней. Даже в пасмурную погоду освещенность поликарбонатной теплицы под землей в два раза выше, чем наземной под пленкой, а температура при 30-градусном морозе без отопления не опускается ниже 3°.

Теплица-термос своими руками (видео)

Чтобы убедиться в этом, стоит самостоятельно построить конструкцию и результат не заставит себя долго ждать. Естественно придется позаботиться об установке системы капельного полива и дополнительного обогрева, но их монтаж так же как и теплицы проводится не на один сезон, а на длительное время.

Особенности конструкции теплицы-термоса

Теплицу-термос устанавливают при помощи котлована на глубине 2 м. Предварительно для парника нового поколения потребуется залить фундамент. Стены парника монтируются из термоблоков.

Это изобретения киевлянина Анатолия Патия. Он первый запатентовал чертежи и конструкции уникальной теплицы. При минимальных затратах на отопление можно круглый год выращивать любые растения даже в Сибири.

С помощью многочисленных экспериментов был построен солнечный вегетарий, в котором даже зимой без отопления поддерживается плюсовая температура. Это было достигнуто благодаря системе светоотражения. Обычные парники с легкостью пропускают свет, а теплица-термос имеет затемнение с северной стороны. При этом южная часть пропускает необходимый растениям солнечный свет.

Дополнительно оборудованное отопление может и не пригодится. Даже зимой в теплице нового поколения сохраняется тепло. Разница между температурой на улице и в парнике составляет всего 7 градусов.

Особенности конструкции парника-термоса:

От пагубного влияния ультрафиолета днем культуры защищает зеркальная сетка. При этом она не позволяет воздуху перегреваться, что является значительным плюсом. Термоэкраны выполняют свои функции в холодное время года. Они отражают инфракрасное облучение и сохраняют тепло внутри парника. Благодаря этим двум системам и создается оптимальный микроклимат.

Термоэкран являет собой утепляющую систему, способную отражать инфракрасные лучи. Конструкция состоит из вспененного полиэтилена, который утепляет теплицу, и фольги, которая работает отражателем.

Теплица-термос – это отличная зимняя конструкция, которая позволяет существенно сэкономить на электроэнергии. При ведении бизнеса этот фактор достаточно важный. При этом увеличивается и урожайность культур, так как растения получают максимум природного света.

Что можно вырастить?

Патий говорит, что в теплице-термосе можно выращивать все культуры: цветы, овощи, экзотические фрукты: «Мы выращивали арбузы, клубнику, овощи и круглогодично получали урожай. Хотя получать помидоры в январе или декабре практически невозможно, в нашей теплице это возможно» .

В коллекции Анатолия – около 50 видов растений. Здесь ананасы, гранат, мандарины, инжир, папайя, гуаява, кумквата и другие теплолюбивые растения. Есть наранхилла – плодово-декоративный кустарник из Гватемалы. Его плоды называют «водой богов» из-за их необычного вкуса, который напоминает одновременно ананас, землянику, лимон и мандарин. Самые простые в уходе – ананас и банан. Лимоны, хоть и пользуются популярностью, но достаточно капризные.

Растет здесь и целая банановая роща, и выведенные Анатолием сорта: банан «Киевский карлик», достигающий двух метров в высоту, банан «Киевский суперкарлик» высотой всего 1 метр – самый популярный сорт среди любителей комнатного садоводства, и другие фрукты. Найдете тут вы и дерево-сад, на котором привиты одновременно грейпфрут, мандарин и апельсин. Анатолий говорит, что урожай с экзотов можно собирать до 9 раз. Самые урожайные месяцы – ноябрь-декабрь.

Уход за растениями – обычный: полив, подкормки, обрезка, обработка биологическими препаратами. Для растений используется лесной грунт из-под лиственных деревьев: клена, березы, липы, акации. Химические удобрения садовод не использует. Считает, что для этого лучше всего подходит гумус и перегной.

Но есть и скептики, которые утверждают, в теплице-термосе себя будут чувствовать нормально разве что экзоты, а «родным» помидорчикам и огурчикам такая обстановка не понравится.

Так как же проверить, миф ли – теплица-термос, или реальность? Пожалуй, сделать это можно лишь одним способом – построить хотя бы небольшой парник по этой технологии самому. Хотя, есть и менее затратный, но не менее интересный вариант – побывать в гостях у тех, кто уже не один год выращивает растения таким образом.

Даже виноград можно выращивать прямо дома. Конечно, если ваш дом – теплица . О том, как сделать парник своими руками, рассказывает эта статья .

Опытом выращивания экзотических растений форумчане делятся здесь . Хотите знать, какой должна быть идеальная теплица? Познакомьтесь с советами специалистов в этом видео .

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Практичная теплица-термос: отзывы владельцев

Отзывы владельцев термо-теплиц исключительно положительные.

Строительство теплицы забрало много времени и сил, но результаты урожая нас приятно удивили
Строительство теплицы забрало много времени и сил, но результаты урожая нас приятно удивили

Ну а разве может быть иначе, если сооружение:

  • Обладает исключительно преимуществами;
  • Долго служит;
  • Не приносит неудобства;
  • Позволяет выращивать растения круглый год.

Особенно большое внимание таким конструкциям уделяют в той местности, где сложные климатические условия. Несмотря на то, что для обустройства придется немало попотеть, в частности для вырывания котлована, труды того стоят. Совершенно все затраты, по времени, средствам и силам будут оправданы сполна и далеко не один раз.

Читайте также:  Освещение для теплиц

Приступаем к строительству – определяем место и роем котлован

Определившись с размерами теплицы, выбираем для нее подходящее место. Оно должно отвечать ряду условий. Следует располагать сооружение в солнечном месте, исключающем возможность затенения. По протяженности подземная теплица располагается в направлении восток–запад, чтобы обеспечить максимальную интенсивность и продолжительность освещения. Грунтовые воды должны находиться максимально глубоко, чтобы избежать подтопления.

Теплица термос почти полностью находится под землей
Теплица термос почти полностью находится под землей

Теплица термос почти полностью будет находиться под землей. Вырыть котлован, если она планируется небольших размеров, можно и лопатой. Но если предусмотрены большие размеры, то следует подумать о возможности подъезда техники для рытья котлована. Важно помнить, что желательная глубина – 2 м, ширина – не более 5 м. Теплица под землей при такой глубине будет защищена от промерзания, а рекомендуемая максимальная ширина обеспечит хорошее светоотражение и обогрев. После рытья котлована экскаватором потребуется вручную доработать его до нужных размеров и добиться вертикальности стен.

Фундамент и стены – заливаем, строим, утепляем

После подготовки котлована приступаем к фундаменту. Строители с опытом рекомендуют в данном случае устройство ленточного фундамента, но возможен вариант из бетонных блоков. Он поднимается до середины высоты котлована или на всю высоту. Сначала устанавливаем опалубку из досок. Вдоль стенок котлована забиваем деревянные колышки и возле них устанавливаем на ребро доски. В траншею засыпаем слой песка и щебня в одинаковом соотношении высотой 10 см – делаем песчаную подушку.

После возведения фундамента, начинается монтаж стен
После возведения фундамента, начинается монтаж стен

Помещаем на основание прочный каркас из 4–6 прутьев арматуры. Делаем выступы из арматуры, к которым впоследствии крепят профильную трубу. Предусматриваем место для дверного проема. Бетонным раствором из щебня, песка, цемента (3:5:1) заливаем опалубку. Оставляем фундамент для просушки на месяц, после чего демонтируем опалубку. Обязательно устраиваем гидроизоляцию, самый простой и надежный вариант – из рубероида. Его предварительно укладываем под песчаную подушку или поверх фундамента.

Когда фундамент приобретет необходимую крепость, приступаем к возведению стен. Больше всего для этой цели подходят пустотелые термоблоки. Через отверстия в блоках продеваем металлопрофили и закрепляем на выступающей арматуре. Бетонным раствором заливаем пустоты термоблоков. Для стен необязательно использовать пенополистироловые блоки, можно до высоты уровня грунта заливать бетон. Но над поверхностью грунта минимум 0,5 м делаем стены из блоков.

Устраиваем тамбур, чтобы предотвратить потери тепла, так как подземная теплица будет эксплуатироваться зимой. От улицы тамбур отделяем основной дверью, от теплицы – дополнительной. Создается прослойка воздуха, снижающая потоери тепла. Обшиваем внутреннюю поверхность стен теплоизолирующим материалом. Если используем термопленку со светоотражающим эффектом, крепим ее в два слоя.

Весенний вариант

Большое значение имеет место нахождения теплицы на участке. Вам нужно выбрать для её установки наиболее хорошо освещаемое место. Лучше всего, если оно будет защищено с севера и северо-запада постройками, либо рельефом местности. Постройку ориентируйте с запада на восток, чтобы одна из длинных сторон хорошо попадала под солнечный свет. Длину определите по собственному желанию, а вот ширину – не желательно больше 5 м, т.к. при её увеличении эффект термоса будет снижаться.

Лучший фундамент – ленточный с армированием, неглубокого залегания. Каркас сооружения можно сделать из металла или дерева. Насколько позволяют запасы финансов и личное умение.

Материалы для укрывания и аккумуляции тепла

Материалом для укрывания может служить всё, что чаще всего используется для теплиц – от сотового поликарбоната до плёнки см.видео:

Предпочтительнее сделать теплицу с одним скатом, чтобы солнце под прямым углом освещало посадки. Сторону, которая вне освещения, покрывают теплоизолятором и изнутри светоотражающим материалом (самое простое – фольгой) – для попадания солнечного света на растения с разных сторон.

Любые швы в материале покрытия должны быть заделаны. Если это плёнка – стыки накладываются друг на друга внахлёст, спаиваются утюгом.

Для дополнительного удержания тепла фольгу можно заменить чёрной плёнкой, которую протянуть по всей неосвещаемой стороне теплицы. Таким образом получится самодельная «солнечная батарея». Хорошо поставить в теплице бочки с водой и окрасить тёмной краской. Тёмный цвет «притянет» дополнительное тепло от солнца, которое будет медленно отдаваться водой ночью.

Обустройство грядок и пола

Для создания дополнительного тепла вокруг теплицы – ближайшие «подступы» очищают от снега и засыпают угольной пылью или покрывают рубероидом. Также можно поступить на полу в теплице. Грядки для первоначального прогрева почвы тоже накрывают материалом с хорошей аккумуляцией тепла и делают их высокими, либо устанавливают подготовленные растения в ящиках на полках.

При желании и возможности можно проложить водяную систему отопления или тёплый пол.

Теплица для зимы

Зимняя (более используемая) теплица термос имеет ряд серьёзных отличий от «весеннего варианта»:

  1. Большая её часть располагается в грунте, обычно ниже уровня промерзания почвы, что подробно видно на фото.
  2. С теплоизоляцией фундамента

  3. Стены до поверхности земли строятся из строительных материалов.
  4. Имеет обязательную систему отопления.

С помощью чертежа традиционную теплицу термос для зимы можно представить следующим образом:

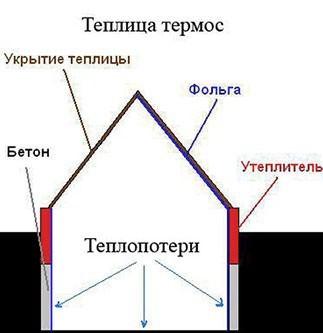

Чертеж теплицы

Хорошо видно, что потери тепла у подобной теплицы значительно меньше, чем у той, которая стоит над уровнем почвы.

Посмотрим, какие основные работы предстоит сделать, если зимняя теплица термос своими руками кажется вам вполне доступной работой:

Приготовить основание

  • Котлован в глубину не менее двух метров и длиной под вашу теплицу.

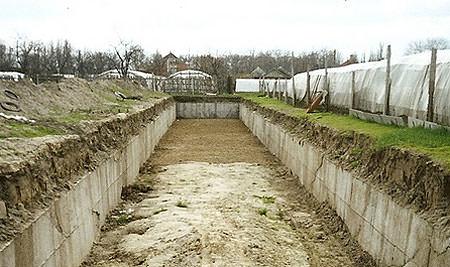

  • Котлован под теплицу

  • Расположение по сторонам света то же, что и у весеннего варианта.
  • Края – выровнять обязательно, лучше – залить фундаментом.

Построить каркас

  • Из термоблоков, бетона и т.п. материалов строятся стены до уровня почвы.

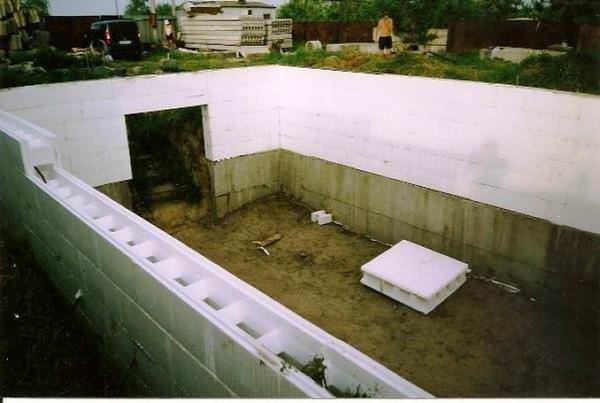

  • Возводим стены

  • Стены утепляются термоизоляционной плёнкой или пенопластом.
  • Если холода – частое явление в вашей местности – не пожалейте зимой «утеплиться» фольгированной термоплёнкой с двойным слоем.

Смонтировать крышу

Проще и надёжнее сделать из поликарбоната – материала крепкого, который к тому же можно «протянуть» без стыков. Если соединить профилем два листа по 4 мм – будет совсем тепло. Все детали лучше собрать на земле и установить готовую конструкцию на металлический каркас.

Делаем крышу из поликарбоната

Установить на крышу тепловой контур

При его включении снег будет таять, что исключит пролом крыши от тяжести снежной массы. По краю крыши монтируется водосток и выводится в ёмкости для сбора воды.

Обустроить пространство внутри

  • Заделать абсолютно все швы.
  • Провести электричество, либо оборудовать светодиодные лампы (что экономичнее).
  • Сделать систему отопления. Возможно, это будет обычная печь на дровах, водяная система отопления или инфракрасный обогрев. Всё зависит от необходимого уровня энергосбережения. Если есть возможность – хорошо организовать систему «тёплого пола» (менее энергозатратен – пол инфракрасного типа обогрева).
  • Покрыть внутренние стены (или хотя бы – северную) светоотражающим материалом.
  • Сделать высокие грядки, либо приготовить ящики с землёй и полки под их установку.
  • Провести вентиляцию. Как вариант – это могут быть автоматы, подключаемые к фрамугам с автоматическим открытием по мере надобности.

Установить свет

Решающее значение в зимний сезон в теплицах имеет свет, поэтому использование светоотражающих материалов и ночное освещение внутреннего пространства должны быть обязательны!

Надёжность теплицы термоса, её высокая пропускаемость света, хорошее сохранение тепла позволят вам выращивать практически в природных условиях множество вкусных овощных и фруктовых культур, в том числе настоящих субтропических, которым удивится большинство садоводов. А долгий срок службы гарантирует, что затраты на постройку конструкции окупятся с лихвой.

Читайте также:  Как согнуть профильную трубу для теплицы: простейшие способы

Сколько стоит теплица-термос?

Стоимость теплицы рассчитывают, исходя из основных этапов работ:

  • закупка строительных материалов;
  • подготовка основания, рытье котлована;
  • заливка фундамента;
  • установка бетонных стен и отмостков;
  • подготовка и засыпка почвы;
  • монтаж каркаса крыши;
  • монтаж крыши из поликарбоната;
  • организация тамбура и его утепление;
  • зашивка внутренних стен светоотражающей фольгой;
  • подключение парника к сетям водо- и энергоснабжения;
  • монтаж отопительного оборудования;
  • организация освещения.

По словам Патия, теплицу-термос могут сделать два человека за 3–4 недели, а строительство парника на 100 кв.м. будет стоить от 3,5 тыс. до 10 тыс. долларов. Впоследствии сооружение не потребует дополнительных вложений. Анатолий утверждает, что на саженцах теплица-термос окупает себя за 2-3 месяца, на плодах – за год. С 1 кв.м. площади (с 1 дерева) можно собрать 200-300 кг лимонов и 700 кг бананов.

– Дело в том, что цена на овощи иногда очень сильно падает, так что даже доходами от их продажи нельзя перекрыть расходы на содержание теплицы, не то, чтобы окупить вложенные средства. Лучше делать «дешево и сердито». Самое главное – соблюсти технологию, чтобы сэкономить на отопительных расходах.

Патий отмечает, что его теплица и дом отапливаются небольшим водяным настенным котлом. Для обогрева общей площади около 600 кв.м тратится 200-300 кубов газа, в самые холодные месяцы – до 700.

– Когда на улице мороз, но солнечная погода, в теплице температура возрастает до +20 °C уже через 10 минут и держится, пока светло, без использования активных и пассивных источников энергии при том же морозе на улице. Когда пасмурно, в теплице-термосе включаются обычные обогревательные котлы, которые, благодаря особой конструкции помещения, потребляют намного меньше электроэнергии, чем в обычной теплице».

Садоводу помогают экономить счетчик и регулятор температуры. Когда температура поднимается до нужного уровня, регулятор отключает котел. После этого температура держится около трех часов. Когда становится прохладнее, котел опять включается. По словам Анатолия, зимой при морозе – 20 °C котел включался максимум четыре раза в сутки.

Основной недостаток траншейной конструкции заключается в том, что затраты на ее строительство намного выше, по сравнению с наземной.

Видео материалы

Теплица термос своими руками без хлопот

Строим деревянную теплицу под пленку

Теплица термос своими руками без хлопот

Этапы строительства теплицы

Теплица термос своими руками без хлопот

Секреты выращивания большого урожая огурцов

Теплица термос своими руками без хлопот

Кто ее выдумал?

Ошибаются те, кто считает теплицу-термос новой технологией. А ведь многие уверены, что ее разработчиком является Анатолий Патий! Однако предприимчивый украинский садовод-селекционер лишь усовершенствовал то, что существовало до него много лет.

Есть свидетельства, что еще при Екатерине II под Санкт-Петербургом существовал целый город теплиц протяженностью 5 км. Помимо традиционных для России овощей, фруктов и зелени там с успехом выращивали бананы, лимоны, кофейные деревья и прочие экзоты. Говорят, что одних ананасов собирали до 3 тысяч пудов в год! И все это – в 18 веке и без высоких агротехнологий!

Секрет успеха царских парников некоторые объясняют двумя факторами. Один – подкормка растений удобрениями на основе конского навоза. Другой – устройство теплиц по принципу омшаника, утепленного помещения для зимовки пчел. Как известно, они бывают наземными, подземными или лишь заглубленными в грунт – как и теплица-термос.

Путь к изобретению собственной теплицы-термоса у Анатолия Патия был непростым и долгим – около 30 лет. Первые, совместно с учеными Института ботаники и биохимии, «пробы пера» были предприняты на трех балконах трехкомнатной квартиры. Когда площади этих «зимних садов» стало не хватать, Патий задумался о строительстве теплицы. Проштудировав литературу, садовод решил, что обычные теплицы – дело дорогое и недостаточно эффективное. Вот тогда и пришла мысль сделать собственный парник.

С оглядкой на возможные проблемы с энергоресурсами, Патий задумал построить теплицу, в которой без отопления температура не опускалась бы ниже +3 °C, даже когда на улице было –30 градусов. Ряд экспериментов в домашних условиях – и способ сохранять тепло и увеличить освещенность растений был найден.

Как устроена теплица-термос

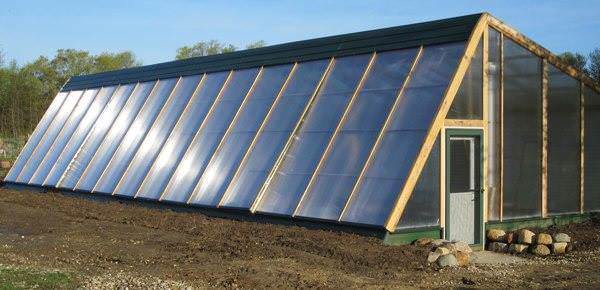

Внешне теплица-термос – некое подземелье с прозрачной крышей, иначе – сооружение траншейного типа. Ширина постройки – 5 метров, длина может быть разной – и 30 метров, и 50 (у Патия – 5х55 м). Высота стен сооружения зависит от выращиваемых культур. У Анатолия высота вертикальных стен – 2,4 м, по коньку – 3,60 м, длина ската – 3 м.

Так же дело обстоит и с заглублением: теплица может быть вкопана частично (если есть грунтовые воды), может погрузиться в землю почти целиком – на 2 метра, так, что лишь кровля будет видна. В этом – один из секретов сохранения тепла: на глубине около двух метров грунт в течение года имеет почти одинаковую температуру. Парник может быть и полностью надземным.

Теплицу покрывают поликарбонатом. Он обеспечивает хорошую теплоизоляцию и экономит энергоресурсы. Наземная часть стен утеплена пенопластом. Свет проникает в теплицу лишь через прозрачную крышу. При этом, по словам Анатолия Патия, даже без серьезного электрического освещения в ней светлее в 1,8 раза, чем на улице. А все – благодаря специальному светоотражающему материалу.

Теплица Патия под Киевом поделена на две части. Как говорит хозяин – на «тропики» и «субтропики», где температура немного выше. Там, где прохладнее, растут бананы и лимоны, в более теплой части – ананасы и растения для картин жены-флориста. Добавим, что по той же технологии построен и дом семьи Патий.

Порывшись в сети, мы нашли еще несколько похожих технологий. Они дополняют или видоизменяют разработку Анатолия. Согласно одной, такую теплицу лучше ориентировать на восток или запад. Одна сторона парника должна быть открыта и хорошо освещена, вторую теплоизолируют минеральной ватой или пенопластом. По периметру будущей конструкции может заливаться фундамент или укладываются бетонные блоки. Для герметичности швы фундамента и блоков заделывают монтажной пеной или штукатурят. На фундамент ставят металлический каркас, на который закрепляют термоблоки.

Кровлю из поликарбоната устанавливают на каркас с обрешеткой. Листы лучше брать большие, чтобы покрытие крыши было без стыков и не пропускало воздух. Теплицу утепляют термоизоляционной пленкой, в холодных регионах лучше использовать фольгированную пленку в два слоя.

Аяулым Карсакбаева(сотрудник казахстанской компании по строительству теплиц-термосов, дает такое описание технологии):

– Мы считаем, что самое главное – это каркас теплицы. Шаг колонн нужно делать не менее 800 мм, диаметр трубы 32 мм, толщина – не более 1,7 мм в первом слое, шаг в 2400 мм, диаметр трубы 25 мм, толщина стенки – не более 1,5 мм – во втором, и шаг в 1600 мм, диаметр трубы 32 мм, толщина не более 1,7 мм – в третьем. Фундамент не заливают, закапываются трубы на глубину 500 мм. Их скрепляют трубой (ребро жесткости в 1-м слое – 9 шт., во 2-м – 3, а в 3-м – 5, диаметр трубы – 25 мм). Парник покрывают пленкой толщиной 0,1 мм (100 микрон). Пленку желательно крепить на специальные зажимные планки. При накрытии пленкой лучше сделать т.н. юбку. Для этого на высоте 500 мм от земли устанавливают планку и в нее вдевают пленку шириной 1000 мм, остаток 500 мм закапывают в землю – для гидроизоляции. Также важно натянуть пленку в начальных и конечных проемах – для ветровой защиты. А уже сверху всего этого натягивают основное полотно пленки.

Источники

  • http://nateplichke.ru/index.php?fid=1&sid=80
  • https://obustroen.ru/blagoustroystvo/ogorod/teplica-termos.html
  • https://oteplicah.ru/vidy-teplits/teplitsa-termos
  • https://homeli.ru/dvor-i-sad/teplitsy/teplitsa-termos.html
  • https://fininstroy.ru/teplitsa-termos-anatoliya-patiya-chertezhi/
  • https://a1-exp.ru/teplitsa-termos-anatoliya-patiya-chertezhi/

Оцените статью
Знай Сад
